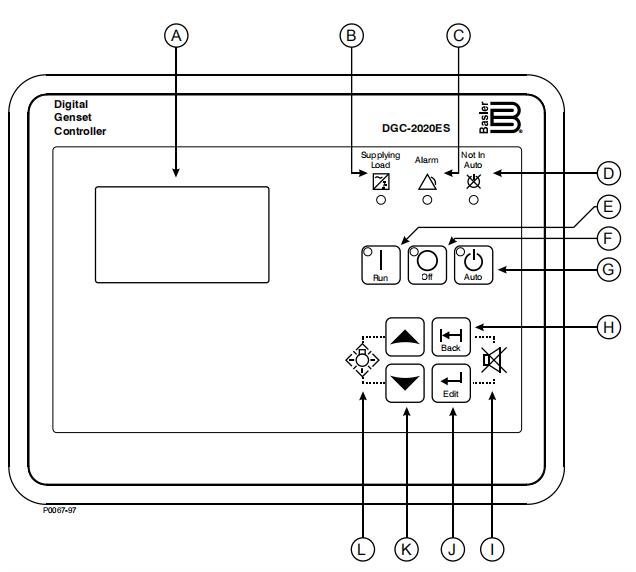

定位器

内容

A

液晶显示。背光，64*128像素LCD作为测量、报警、预警和防护功能的本地信息源。显示操作保持在-40℃。

B

提供负荷指示器。当发电机电流大于应急电源（EPS）阈值电流时，绿色LED亮。

C

报警指示器。在报警条件下，红色LED常亮，在预警条件下，红色LED闪烁。

D

非自动指示器。当DGC-2020ES不运行在自动模式下，红色LED亮。DGC-2020ES在运行或关闭模式下工作，该LED开启。

E

运行按钮以及模式指示。按下该按钮，设定DGC-2020ES为运行模式。当激活运行模式时，表示运行模式的绿色LED亮。

F

关闭按钮以及模式指示。按下该按钮，设定DGC-2020ES为关闭模式。当DGC-2020ES处于关闭模式时，表示关闭模式的红色LED亮。此按钮也可重置断路器管理预警和所有MTUECU报警。

G

自动按钮以及模式指示。按下自动按钮，设定DGC-2020ES为自动模式。当激活自动模式时，表示自动模式的绿色LED亮。

H

后退按钮。按下此按钮，取消设置编辑会话，同时放弃设置修改。通过菜单浏览时，按下该按钮升至上一级。按下瞬间，该按钮也会重置断路器管理预警和所有MTUECU报警。当查看维护小时数或维护到期预警时，按压该按钮10秒，也可重置维护时间间隔。

I

报警消音按钮组合。同时按返回和编辑按钮可断开设定为喇叭输出的继电器。

J

编辑按钮。按下该按钮，开始编辑会话，并在DGC-2020ES设置中启用更改。在编辑会话结束时，按下编辑按钮来保存更改的设置。通过菜单浏览时，按下该按钮降至下一级。当键入字符串时（比如密码），该按钮锁定被选字符并移至下一位置。结束时，按编辑按钮两次可提交字符串。

K

箭头按钮。使用这两个按钮，通过前面板上的显示菜单进行导航，并修改设置。在同一级内，向上、向下下箭头按钮用于在菜单水平内项目之间移动。按下下箭头按钮，移动至列表下方项目。按下上箭头按钮，移动至列表上方项目。在设置编辑会话期间，向上和向下箭头按钮用于增加并减少选定设置的值。

L

灯测试按钮组合。同时按向上和向下箭头按钮，通过运用所有LCD像素点并尽可能长时间的点亮所有LED，以测试DGC-2020ES指示器。
